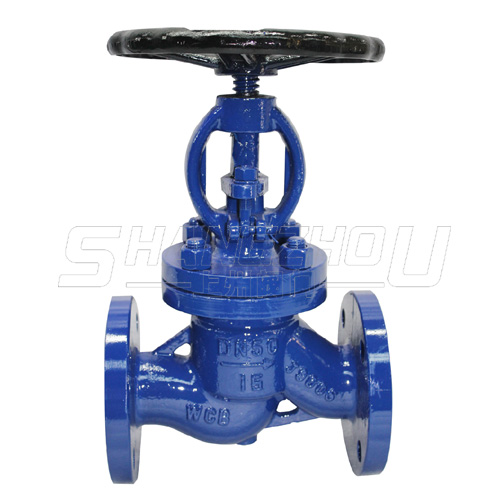

J41H碳鋼截止閥

所屬類別：截止閥系列

產品名稱：J41H碳鋼截止閥

產品標簽：SZJ41H碳鋼法蘭截止閥,導熱油截止閥,蒸汽截止閥

更新時間：2021/1/29 16:53:35

J41H碳鋼截止閥用途介紹:

J41H碳鋼截止閥適用于公稱壓力PN1.6～16.0Mpa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管道上，切斷或接通介質。適用介質為：水、油品、蒸汽、酸性介質等。操作方式有：手動、齒輪傳動、電動、氣動等。

J41H碳鋼截止閥結構特點：

1、結構簡單，制造和維修比較方便。

2、工作行程小，啟閉時間短。

3、密封性好，密封面間磨擦力小，壽命較長。

J41H碳鋼截止閥執行標準：

1、設計規范：GB/T 1223。

2、結構長度：GB/T 12221。

3、法蘭連接：JB/T 79。

4、試驗與檢驗：JB/T 9002。

5、產品標識：GB/T 12220。

6、供貨規范：JB/T 7928

J41H碳鋼截止閥壓力試驗：

公稱壓力	1.6	2.5	4.0	6.4	10.0	16.0
強度試驗	2.4	3.8	6.0	9.6	15.0	24.0
水密封試驗	1.8	2.8	4.4	7.0	11.0	18.0
上密封試驗	1.8	2.8	4.4	7.0	11.0	18.0
氣密封試驗	0.5-0.7

J41H碳鋼截止閥連接尺寸和重量:

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	Do	重量
凸面法蘭 RF J41H J41Y J41W J41F J41N 16C 16P 16R 16I	10	130	90	60	40	14	4-14	198	120	4.9
	15	130	95	65	45	14	4-14	218	120	5.3
	20	150	105	75	55	14	4-14	258	140	7.0
	25	160	115	85	65	14	4-14	275	160	7.4
	32	180	135	100	78	16	4-18	280	180	8.3
	40	200	145	110	85	16	4-18	330	200	12.6
	50	230	160	125	100	16	4-18	350	240	14
	65	290	180	145	120	18	4-18	400	280	22.7
	80	310	195	160	135	20	8-18	355	280	29
	100	350	215	180	155	20	8-18	415	320	32.8
	125	400	245	210	185	22	8-18	460	360	79.5
	150	480	280	240	210	24	8-23	510	400	93
	200	600	335	295	265	26	12-23	710	400	179
	250	622	405	355	320	30	12-25	786	450	441
	300	698	460	410	375	30	12-25	925	500	646

截止閥的啟閉件是塞形的閥瓣，密封上面呈平面或海錐面，閥瓣沿閥座的中心線作直線運動。閥桿的運動形式，（通用名稱：暗桿），也有升降旋轉桿式可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。因此，這種類型的截流截止閥閥門非常適合作為切斷或調節以及節流用。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。

型號model：PJ41H/W		工作壓力（MPa）：1.6~10.0	適用溫度（℃）：≤200
適用介質Applicable medium		水、蒸汽、油品 Water, steam, oil	弱腐蝕性介質 Weak corrosive medium
材料material	閥體、閥Body and bonnet	碳素鋼鑄鋼 Carbon steel casting steel	鉻鎳系不銹鋼 Chromium nickel stainless steel
	閥瓣 The disc	碳素鋼鑄鋼 Carbon steel casting steell	鉻鎳系不銹鋼 Chromium nickelstainless steel
	密封圈Sealing ring	碳素鋼鑄鋼或不銹鋼Carbon steel casting and Stainless steel
