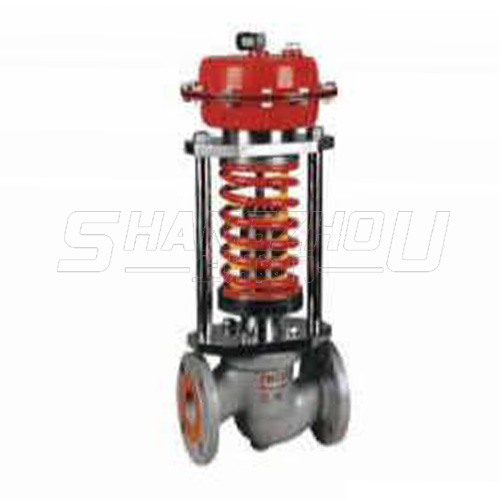

ZZYP型自力式壓力調節閥是不需要任何外加能源，利用被調介質自身能量而實現自動調節的執行器產品。該產品ZUI大特點是能在無電、無氣的場所工作，同時又節約了能源，壓力設定值在運行中可隨意調整。采用快開流量特征，動作靈敏、密封性能好，因而它廣泛應用于石油、化工、電力、冶金、食品、輕紡、機械制造與居民建筑樓群等各種工業設備中各種氣體、液體及蒸汽介質減壓、穩壓（用于閥后調節），或泄壓、持壓（用于閥前調節）的自動控制。附設冷凝器可在≤350℃溫度下使用。

一、ZZYP自力式壓力調節閥概述：

ZZYP型自力式壓力調節閥，ZZYP型自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。 本系列產品有單座（ZZYP）、套筒（ZZYM）、雙座（ZZYN）三種結構：執行機構有薄膜式、活塞式二種：作用型式有減壓用閥后壓力調節（B型）和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20~300；泄漏量等級有II級、IV級和VI能三檔；流量特性為快開；壓力分段調節從15~250MPa?？砂葱枰M合滿足用戶工況要求。

二、ZZYP自力式壓力調節閥產品型號 ：

類別 型號 類別 型號

單座壓閉型 ZZYP-16～64B 單座壓閉型 ZZYP-16～64K

雙座壓閉型 ZZYN-16～64B 雙座壓閉型 ZZYN-16～64K

套筒壓閉型 ZZYM-16～64B 套筒壓閉型 ZZYM-16～64K

壓閉型：用于閥后壓力調節，當閥后壓力升高，閥門關閉，以達到減壓，穩壓的目的。

壓開型：用于閥后壓力調節，當閥后壓力升高，閥門打開，以達到泄壓，穩壓的目的。

三、ZZYP自力式壓力調節閥工作原理：

ZZYP自力式壓力調節閥無需外加能源，利用被調自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動力小等優點，

本系列產品有單座（ZZYP）、套筒（ZZYM）、雙座（ZZYN）、三種結構；執行機構有薄膜式、活塞式二種；作用形式有減壓用閥后壓力調節（B）型和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20~300；泄流量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15~2500kpa?？砂葱枰M合滿足用戶工況要求。特點：自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。壓力分段范圍細且互相交叉，調節精度高。壓力設定值在運行期間可連續設定。對閥后壓力調節，閥前壓力與閥后壓力之比可為10:1~10:8。橡膠膜片式檢測，執行機構檢測精度高、動作靈敏。采用壓力平衡機構，使調節閥反映靈敏、控制精確。廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。

技術參數
